Descrição do Produto
breve introdução do equipamento:
O conjunto de torno sem centro CNC XF-WXC165S é um produto de nova geração desenvolvido por nós após a otimização, referindo-se ao
vantagens de produtos estrangeiros semelhantes e combinando com as características da produção nacional.
As características da máquina são: forte praticidade, processamento estável, velocidade rápida, alta eficiência, boa qualidade de superfície. o
a transmissão da caixa de engrenagens do fuso principal pode ser trocada com duas marchas, mais estável e confiável do que a correia síncrona original
estrutura, fácil de operar, se adapta a uma ampla gama de velocidade de rotação e material de processamento. No processo de processamento pode
alcançar o ajuste de ferramentas online. Depois que o ponto de detecção é adicionado, o controle de diâmetro de material automático on-line em circuito fechado
pode ser realizado. A automação de toda a linha é alta. O equipamento possui dois conjuntos de sistemas de controle automático e manual, e
uso interligado.
O conjunto de torno sem centro CNC XF-WXC165S é um produto de nova geração desenvolvido por nós após a otimização, referindo-se ao
vantagens de produtos estrangeiros semelhantes e combinando com as características da produção nacional.
As características da máquina são: forte praticidade, processamento estável, velocidade rápida, alta eficiência, boa qualidade de superfície. o
a transmissão da caixa de engrenagens do fuso principal pode ser trocada com duas marchas, mais estável e confiável do que a correia síncrona original
estrutura, fácil de operar, se adapta a uma ampla gama de velocidade de rotação e material de processamento. No processo de processamento pode
alcançar o ajuste de ferramentas online. Depois que o ponto de detecção é adicionado, o controle de diâmetro de material automático on-line em circuito fechado
pode ser realizado. A automação de toda a linha é alta. O equipamento possui dois conjuntos de sistemas de controle automático e manual, e
uso interligado.
Especificação
especificação& composição:
1.material
1.1 material: liga de titânio, aço inoxidável, aço para rolamentos, aço para molas, aço para ferramentas de liga, aço para ferramentas de carbono, ferramenta de alta velocidade
aço, aço carbono de alta qualidade, aço de estrutura de liga, aço não temperado e temperado, aço de corte livre, aço para válvula de gás, engrenagem
aço, aço para moldes e vários metais não ferrosos, tubos e assim por diante.
1,2 rolamento de carga ≤10000Kg
1,3 intervalo de tamanho& especificação
faixa de diâmetro Φ62-Φ165
desvio de diâmetro GB702-86 O segundo grupo de padrões nacionais de aço
retidão 2 ‰
intervalo de comprimento 4M-6M (pode ser alongado conforme necessário)
2. produto acabado
2,1 intervalo de diâmetro Φ60-Φ160
2.2 precisão de dimensão ≤h9-h10 (Evite 50 mm em ambos os lados)
2,3 Ra ； rugosidade da superfície ≤3,2-6,3
2,4 retidão ≤2 ‰
2,5 circularidade ≤h9 / 2
3. principais parâmetros técnicos
3,1 、 profundidade de corte 0,25-2,5 mm （unilateral）
3.2 、 velocidade de rotação da cabeça de corte (transmissão continuamente variável) 150-600r / min
Taxa de alimentação de 3,3 、 (transmissão continuamente variável) 1-4m / min No caso de materiais com alta resistência, alta dureza, grande
diâmetro e grande profundidade de corte precisam diminuir）
3,4 、 potência do motor principal 160KW
3,5 、 alimentação do motor 11KW
3,6 、 potência do motor de ajuste de ferramenta 3KW
3,7 、 potência do motor de saída 1,1KW
4. parâmetros de consumo de energia
4,1 、 voltagem 3X380V ± 10% (ajustável)
4,2 、 frequência 50HZ ± 2%
4,3 、 capacidade instalada (para referência) 210KW
4,4 、 Fluxo pneumático 0,5m3 / min
4,5 、 fluxo de refrigerante 170L / min
5. composição do equipamento
5.1 、 rack de carregamento 1pcs
5,2 、 mesa de rolos de carregamento 1 unidade
5,3 、 máquina principal 1pcs
（1） alimentador de grampo 1 conjunto
（2） guia frontal 1 conjunto
（3） dispositivo do fuso principal 1 conjunto
（4） dispositivo de guia intermediário&e traseiro 1 conjunto
（5） dispositivo de carrinho 1 conjunto
（6） dispositivo de saída 1 conjunto
5,4 、 mesa de rolos de descarga 1 unidade
5.5 、 rack de descarga 1pcs
* descrição do processo
1 、 procedimento de processamento
rack de carregamento> Braço de manuseio automático hidráulico> rolos de carregamento> dispositivo de alimentação> dispositivo de guia frontal> dispositivo do fuso principal>
dispositivo guia posterior central> dispositivo de carrinho> dispositivo de saída> rolos de descarga> braço de manuseio hidráulico automático
1.material
1.1 material: liga de titânio, aço inoxidável, aço para rolamentos, aço para molas, aço para ferramentas de liga, aço para ferramentas de carbono, ferramenta de alta velocidade
aço, aço carbono de alta qualidade, aço de estrutura de liga, aço não temperado e temperado, aço de corte livre, aço para válvula de gás, engrenagem
aço, aço para moldes e vários metais não ferrosos, tubos e assim por diante.
1,2 rolamento de carga ≤10000Kg
1,3 intervalo de tamanho& especificação
faixa de diâmetro Φ62-Φ165
desvio de diâmetro GB702-86 O segundo grupo de padrões nacionais de aço
retidão 2 ‰
intervalo de comprimento 4M-6M (pode ser alongado conforme necessário)
2. produto acabado
2,1 intervalo de diâmetro Φ60-Φ160
2.2 precisão de dimensão ≤h9-h10 (Evite 50 mm em ambos os lados)
2,3 Ra ； rugosidade da superfície ≤3,2-6,3
2,4 retidão ≤2 ‰
2,5 circularidade ≤h9 / 2
3. principais parâmetros técnicos
3,1 、 profundidade de corte 0,25-2,5 mm （unilateral）
3.2 、 velocidade de rotação da cabeça de corte (transmissão continuamente variável) 150-600r / min
Taxa de alimentação de 3,3 、 (transmissão continuamente variável) 1-4m / min No caso de materiais com alta resistência, alta dureza, grande
diâmetro e grande profundidade de corte precisam diminuir）
3,4 、 potência do motor principal 160KW
3,5 、 alimentação do motor 11KW
3,6 、 potência do motor de ajuste de ferramenta 3KW
3,7 、 potência do motor de saída 1,1KW
4. parâmetros de consumo de energia
4,1 、 voltagem 3X380V ± 10% (ajustável)
4,2 、 frequência 50HZ ± 2%
4,3 、 capacidade instalada (para referência) 210KW
4,4 、 Fluxo pneumático 0,5m3 / min
4,5 、 fluxo de refrigerante 170L / min
5. composição do equipamento
5.1 、 rack de carregamento 1pcs
5,2 、 mesa de rolos de carregamento 1 unidade
5,3 、 máquina principal 1pcs
（1） alimentador de grampo 1 conjunto
（2） guia frontal 1 conjunto
（3） dispositivo do fuso principal 1 conjunto
（4） dispositivo de guia intermediário&e traseiro 1 conjunto
（5） dispositivo de carrinho 1 conjunto
（6） dispositivo de saída 1 conjunto
5,4 、 mesa de rolos de descarga 1 unidade
5.5 、 rack de descarga 1pcs
* descrição do processo
1 、 procedimento de processamento
rack de carregamento> Braço de manuseio automático hidráulico> rolos de carregamento> dispositivo de alimentação> dispositivo de guia frontal> dispositivo do fuso principal>
dispositivo guia posterior central> dispositivo de carrinho> dispositivo de saída> rolos de descarga> braço de manuseio hidráulico automático

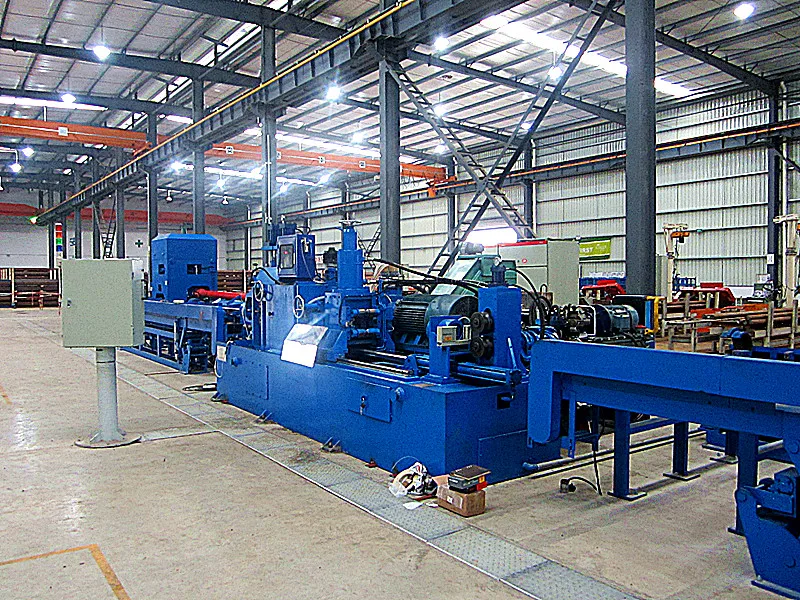

Exibição de produto
